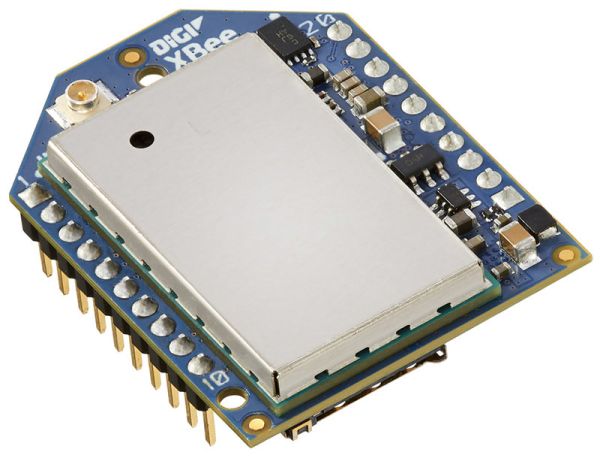

O Modem Digi XBee Cellular 3G é uma excelente opção para adicionar a interface 3G (HSPA/GSM) no seu equipamento.
O Modem é programável com MicroPython e elimina a necessidade de um microcontrolador externo em certos casos de uso. Ele possui total compatibilidade com as APIs e comandos AT da família Digi XBee, de modo que os projetos que atualmente implementam o suporte ao módulo XBee, podem rapidamente integrar a interface celular 3G em seus dispositivos.
Benefícios:
- Os modems Digi XBee Cellular 3G oferecem aos projetos OEMs uma maneira simples de integrar a conectividade celular HSPA / GSM em seus dispositivos.
- FCC / IC, PTCRB e certificação AT & T - elimina custos e riscos de certificação
- Os modos Transparente e API simplificam a integração de software
- Modos de baixa potência para aplicações com bateria
- A programabilidade integrada do MicroPython permite scripts personalizados diretamente no modem
- Alto nível de segurança com Digi TrustFence ™
- Configuração com XCTU e gerenciamento remoto com Digi Remote Manager®
- Suporte a Nano SIM Card e todas a operadoras celular do país.
- Disponibiliza até 4 conversores ADC de 10bits e até 13 GPIOs.
{tab Modelos}
| Modelos | Part Number |
|
Digi XBee Cellular 3G Development KIT, UFL, TH, US/Canada/LATAM/EU |
XKC-M5T-W |
| DIGI XBee Cellular 3G, UFL, TH, US/Canada/LATAM/EU |
XBC-M5-UT-001 |
{tab Características}
| Característica | XBee Cellular 3G |
| INTERFACES AND HARDWARE | |
| CHIPSET REFERENCE | u-blox U201 |
| SERIAL DATA INTERFACE | UART, SPI coming soon |
| CONFIGURATION METHODS | AT Commands, API Frames, local or OTA |
| OPERATING MODES | Transparent, API, Bypass |
| PROGRAMMABILITY | MicroPython with 8 KB Flash / 24 KB RAM |
| ANALOG I/O |
4 ADC lines (10-bit) |
| DIGITAL I/O | 13 DIO lines |
| FORM FACTOR | Digi XBee 20-pin through-hole |
| ANTENNA OPTIONS |
1 U.FL |
| DIMENSIONS | 24.38 mm x 32.94 mm |
| OPERATING TEMPERATURE |
-40° cc-40º C to +85º C (-30 to +70C if 2G fallback is enabled) |
| SIM CARD |
4FF (Nano size) |
| TRANSMIT POWER |
Up to 24 dBm (Power Class 3) |
| RECEIVE SENSITIVITY | -111 dBm |
| CARRIER AND TECHNOLOGY |
3G HSPA/GSM with 2G fall-back (see User Guide for more details on this feature) |
| SUPPORTED BANDS |
Band 19 (800 MHz), Band 5 (850 Mhz), Band 8 (900 MHz), Band 2 (1900 MHz), Band 1 (2100 MHz) |
| SECURITY | Digi Trustfence security with Secure Boot, Encrypted Storage, Protected JTAG, SSL/TLS 1.2 |
| RF THROUGHPUT | Up to 921 Kbps |
| DOWNLINK/UPLINK SPEEDS | 7.2 Mbps / 5.76 Mbps |
|
SUPPLY VOLTAGE |
2.7 to 5.5 V |
| TRANSMIT CURRENT (24 DBM) |
702 mA @ 3.3 V / 425 mA @ 5 V |
| RECEIVE CURRENT | 224 mA @ 3.3 V / 160 mA @ 5 V |
| IDLE CURRENT (LISTENING) | 87 mA @ 3.3 V / 72 mA @ 5 V |
| DEEP SLEEP | 10 uA @ 3.3 V |
{tab Aplicações}
{tab Documentação}
| Literatura |
| DataSheet |
| DataSheet Kit |
| SUPPORTS MICROPYTHON PROGRAMMABILITY |
| User Guide |
