{tab Descrição}

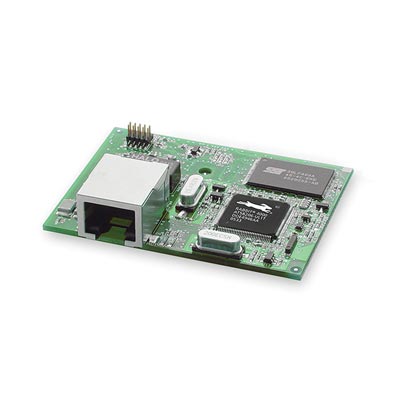

O módulo RCM4000 RabbitCore possue funcionalidades e conexão internet para implementar soluções com sistemas embarcados, onde usuários podem monitorar e controlar remotamente qualquer dispositivo.
O módulo série RCM4000 se caracteriza por um pequeno footprint (área de soquete), medindo 47mm x 61mm x 20mm (1.84” × 2.42” × 0.77”), completo com o microprocessador Rabbit 4000, memória flash para programa, memória flash para dados, e 10Base-T Ethernet.
Os módulos RabbitCore podem ser montados diretamente na placa projetada pelo usuário, e pode interfacear com dispositivos digitais compatíveis com CMOS. Programas são desenvolvidos com nosso consagrado Dynamic C, sistema de desenvolvimento que inclui um editor, compilador, e um depurador (in-circuit).
{tab Modelos}
| Features | RCM4000 | RCM4010 | RCM4050 |
|---|---|---|---|
| Part Number | 20-101-1094 | 20-101-1112 | 20-101-1215 |
| Development Kit | 101-1146 | 101-1115 | 101-1146 |
{tab Características}
| Features | RCM4000 | RCM4010 | RCM4050 |
|---|---|---|---|
| Microprocessor | Rabbit 4000 @ 58.98 MHz | ||
| Ethernet Port | 10Base-T, RJ-45 | ||
| Flash Memory (Program) | 512K (16-bit) | 1 MB (16-bit) | |
| SRAM | 512K (16-bit) | 1 MB (16-bit) | |
| Flash Memory Data Storage | 32 MB | - | 32 MB |
| General Purpose I/O | 22 | 28 | 22 |
| Analog Inputs | 8 channels single-ended or 4 channels differential |
- | |
| Pulse-Width Modulators | - | Two channels | |
| CMOS-Compatible Serial Ports | 4 | 5 | 4 |
| Backup-Battery | Connection for user-supplied battery (to support RTC and data SRAM) | ||
| Slave Interface | Use the RCM4000 as an intelligent peripheral device | ||
| Real-Time Clock | Yes | ||
| Timers | Ten 8-bit timers one 10-bit timer, one 16-bit timer | ||
| Watchdog/Supervisor | Yes | ||
| Input Capture | - | 2-channel | |
| Quadrature Decoder | - | 2-channel | - |
| Power | 3.0 - 3.6 V DC, 90 mA @ 3.3 V | ||
| Operating Temp. | 0°C to +70°C | ||
| Board Size | 1.84” x 2.42” x 0.77” (47 mm × 61 mm × 20 mm) | ||
| Part Number | 20-101-1094 | 20-101-1112 | 20-101-1215 |
| Development Kit | 101-1146 | 101-1115 | 101-1146 |
{tab Aplicações} {tab Documentação}
Manuals
- RCM4000 RabbitCore User's Manual
http://www.rabbit.com/hottag/index.php?ht=/documentation/docs/manuals/RCM4000/RC4000UM.pdf - Rabbit 4000 Microprocessor User's Manual
http://www.rabbit.com/hottag/index.php?ht=/documentation/docs/manuals/Rabbit4000/UsersManual/R4000UM.pdf
Schematics
- RCM4000 RabbitCore Schematic
http://www.rabbit.com/documentation/schemat/090-0227.pdf - RCM4000/RCM4100/RCM4200 RabbitCore Prototyping Board Schematic
http://www.rabbit.com/documentation/schemat/090-0230.pdf - Rabbit Serial Programming Cable Schematic
http://www.rabbit.com/documentation/schemat/090-0128.pdf - Rabbit USB Programming Cable Schematic
http://www.rabbit.com/documentation/schemat/090-0252.pdf
